резцедержатель быстросъемный Мульти Фикс 40-поз. тип Аb, в комплекте 4 кассеты

~~54 800 ₽~~ 39 150 ₽

Бренд: ТЕХНОРЕАЛ
Артикул: МА310203530
Код товара
Вес: 3.7 кг

Описание Характеристики Отзывы и комментарии (2)

Резцедержатель быстросъемный Мульти Фикс 40-поз. тип Аb, в комплекте 4 кассеты

Рездержатель под установку быстросменных кассет мультификс тип Аb. Механизм резцедержателя позволяет устанавливать кассету в 40 различных положений. В каждой кассете закрепляется резец, а затем на кассете устанавливается и фиксируется высота её положения относительно резцедержателя. Такую кассету с резцом можно снять или установаить на резцедержателе за считанные секунды. Кроме того, нет необходимости в использовании подкладок для выставления резцов по высоте. Дополнительно для резцедержателя можно применять кассеты с цилиндрическим отверстием под втулки, в которых можно зажимать инструмент с цилиндрическими или коническими оправками, а также есть кассеты под отрезные пластины и под установку резьбонарезного инструмента.

Технические параметры

Multifix 1 Multifix 2

	Aa	Ab	A		E			B
max высота резца a, мм	12	16	16	20	16	20	25	25	32
диаметр державки J, мм	15	-	30		30/40			40
max мощность станка, кВт	1	1,5	2		4,5			7
диаметр обработки, мм	120-220	135-260	150-300		200-400			300-500
ширина салазок L, мм	80	100	100		120			150
высота реза S min, мм	18	23	24,5	28,5	24,5	28,5	37	37	45,5
высота реза S max, мм	26	32	35,5	39,5	40,5	39,5	43	57	56,5
регулировка hv, мм	8	9	11		16	11	6	20	11
высота h, мм	6	7	8,5		8,5	8,5	12	12	13,5
размер В, мм	70	90	100		125			150
размер Н, мм	37	52	56		68			79
размер А, мм	30	42	48		60			71
диаметр отверстия t, мм	13	18	20		20			32

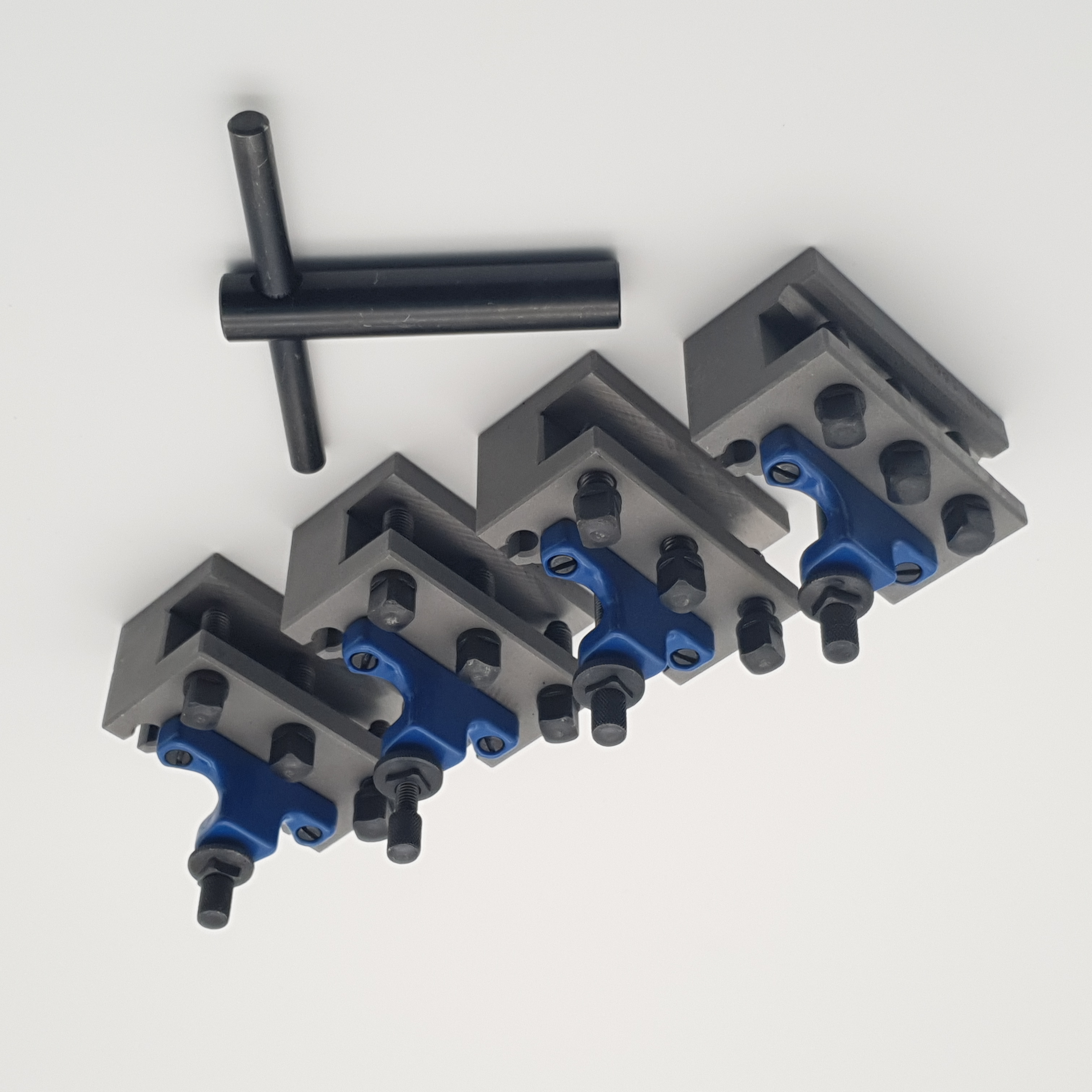

Комплект поставки

блок резцедержателя типа Аb с фиксирующей ручкой
кассеты AbD16x65 - 3шт
кассета AbH16х65 - 1шт
ключ для винтов кассет

Происхождение

Страна: Китай
Бренд: ТЕХНОРЕАЛ

Размеры

Вес нетто: 3.7 кг
Вес брутто: 3.7 кг
Объем: --- л
Длина: 20 см
Ширина: 19 см
Высота: 11 см

yrok39@mail.ru

13.12.2019 08:23

Здравствуйте. Не совсем понял,подойдёт ли быстросъёмный резцедержатель "Мульти Фикс" тип "Ab" на Технореал 180х300V ?
Ширина каких, салазок указана L 100мм На данном станке, такого размера, только салазки станины...

ТЕХНОРЕАЛ

14.12.2019 16:24

Здравствуйте.
Такой резцедержатель подойдет для станка ТЕХНОРЕАЛ180х300V.
На этот параметр можете не обращать внимания в данном случае.
Вот пример установки [img]https://technoreal.ru/images/stories/virtuemart/product/resized/%D0%BC%D0%B0010003012_3%D1%82%D0%B5%D1%85%D0%BD%D0%BE%D1%80%D0%B5%D0%B0%D0%BB130x300v_m_200x200.jpg[/img]
