Резцедержатель быстросменный для TL 0714 и 4 кассеты

Оснастка используется для быстрой смены одного резца на другой, установленные в сменных блоках. Благодаря возможности индивидуальной настройки по высоте каждой кассеты с резцом, пропадает необходимость при каждой смене резца настраивать режущую кромку резца на высоту линии центров. В комплекте поставки есть блоки для установки резцов с прямоугольным сечением, цилиндрическим и под отрезную пластину. Высокое качество изготовления резцедержателя и сменных кассет позволяет использовать данную оснастку на самых разных станках, но штатно комплект подходит для станков типа TL0714x350, TL0714x350i, TL0714x350B и других подобных им моделей. Важное преимущество именно этого резцедержателя в сравнении с подобными  - возможность использовать резцы 12мм сечения и отрезной пластины стандартного размера.

Комлект поставки:

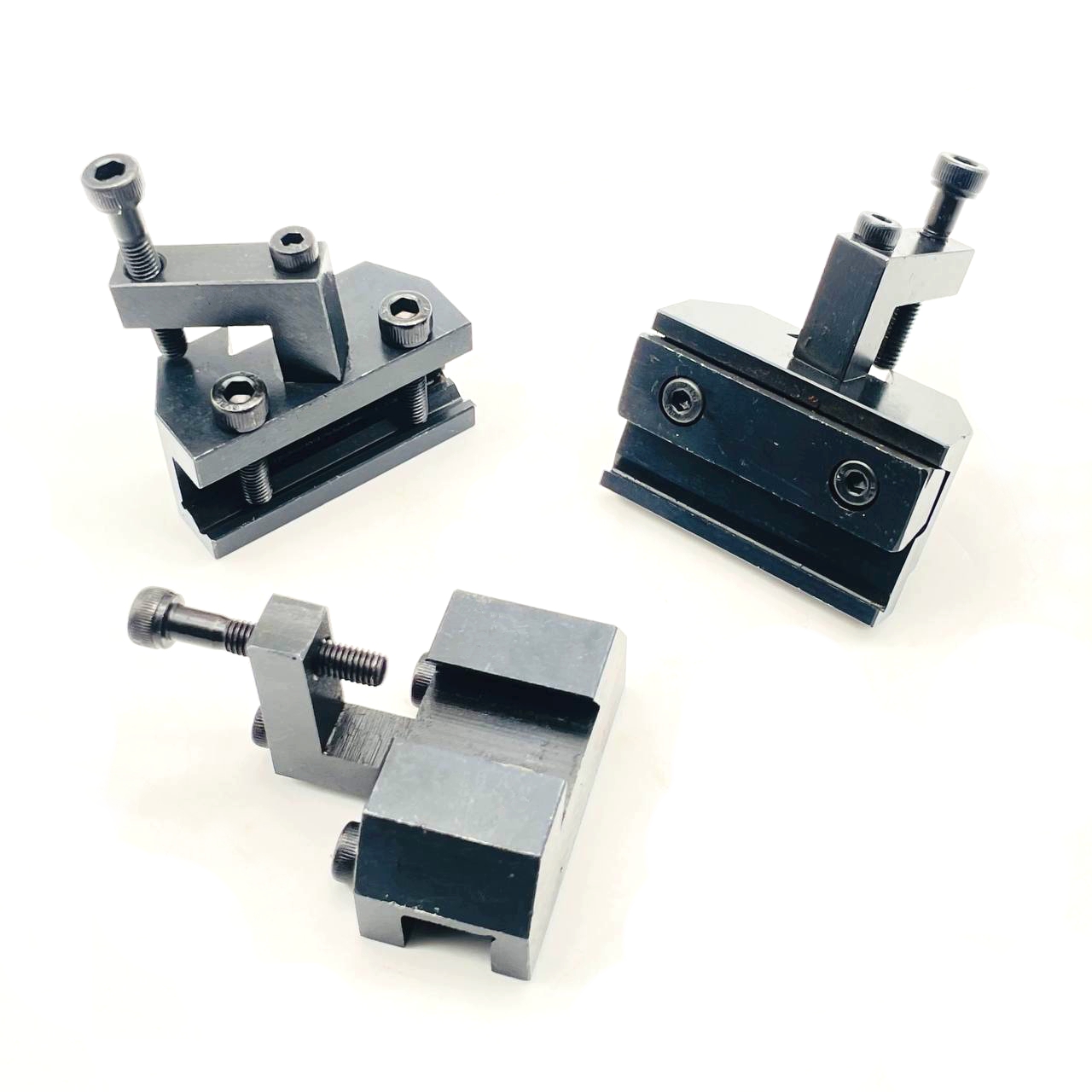

• резцедержатель - 1шт,
• сменная кассета под резцы с прямоугольным сечением - 2шт (под резцы: 12х12мм, 10х10мм, 8х8мм, 6х6мм),
• сменная кассета под резцы с цилиндрическим хвостовиком - 1шт,
• сменная кассета под установку отрезной пластины - 1шт,
• комплект ключей

 Установочные размеры

• высота основного блока - 30мм,
• габариты основания - 62х50мм,
• диаметр отверстия - 9,9мм,
• расстояние от оси отверстия до направляющих кассет - 28мм,
• высота паза кассет под резцы - 12мм.
